Система проводного выноса управления и видео БПЛА с усилением от 15W от 50W “Анаконда-V”.

Изделие «Анаконда-V» предназначена для усиления радиосигналов телеметрии и управления FPV-дронов с проводным удлинением от оператора.

Применение изделия значительно повышает дальность полета и обеспечивает возможность применения FPV-дронов в зоне действия РЭБ, проводной вынос позволяет оператору безопасно управлять из укрытия (окопа). Использование мощного усилителя (до 100 Вт / 50 дБм), позволяет уверенно преодолеть большинство вражеского РЭБ на расстоянии до 32 км (*).

Изделие поставляется с унифицированным кабелем на разъемах MR-30 и XT-60, при необходимости провод можно легко удлинить на нужную длину (до 300 м) через последовательное подключение разъемов.

Питание подается от оператора, нет необходимости монтировать рядом с передающим антенным блоком дополнительного питания. В изделии предусмотрен вольтамперметр, позволяющий оценить работоспособность усилителя и остаточный заряд применяемой АКБ. Изделие снабжено системой активного охлаждения.

Изделие можно эффективно применять с протоколом GLRS «Прометей» на нестандартных частотах (от 300 МГц до 1020 МГц).

Базовая конфигурация поставляется с усилителем на 15 Вт 915 МГц, антенной Яги 14 dBi, проводной вынос 50 м 2 шт, кабельные сборки N-SMA SMA-SMA, модуль TX TBS, модуль TX ELRS.

Изделие доработано после серии испытаний в боевых условиях СВО.

Составные части изделия (усилитель, антенны) могут быть применены в составе комплекса воздушного ретранслятора «Кастанеда», что значительно улучшит ТТХ изделия.

Вместе с изделием поставляется так же кабельный вынос 50 м для удлинения видео от видеоприемника вместе с Notch-фильтром.

Базовые характеристики:

Мощность входного сигнала: 25 мВт

Усиление сигнала: от 15 Вт (41.76 дБм) до 100 Вт (50 дБм)

Проводной вынос: от 50 до 300 м MR-30+XT-60

Диапазон частот: 850–960 МГц (*)

Совместимость с пультами: модуль с JR-разъемом (Radiomaster Boxer и др.)

Антенна: сборная Яги 14 dBi

Протоколы: TBS Crossfire / ELRS / GLRS

Электропитание: 3S-6S (от 11.1 В до 22.2 В) XT-60

(*) эффективная дальность применения зависит от совокупности факторов: усилителя и антенн, погодных условий, рельефа местности, веса полезной нагрузки, емкости АКБ, радио-обстановки, наземного оборудования, навыков пилотирования оператора (скорости).

(*) диапазон частот можно опционально сделать нестандартным (в диапазоне от 300 МГц до 1020 МГц), для этого необходимо установить на данный диапазон частот: передающий TX модуль, усилитель и антенну, приемные RXмодули с антеннами на дронах.

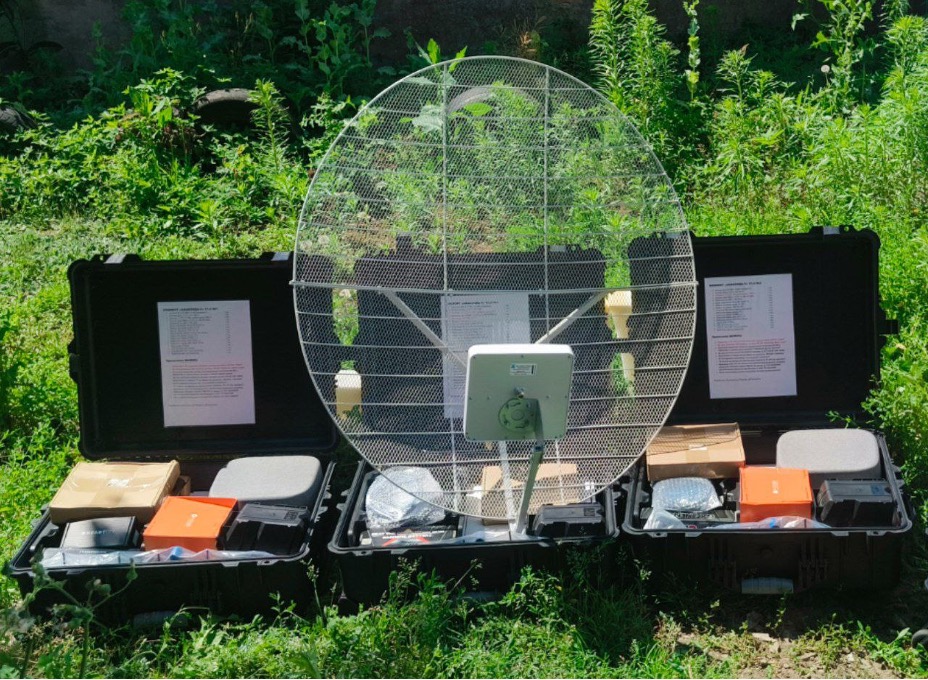

Состав базового комплекта поставки изделия:

• Усилитель 15 Вт (41.76 дБм) 915 МГц                    1 шт.
• Антенна Яги 14 dBi 915 МГц                                   1 шт.
• Проводной вынос 50 м (MR-30+XT-60)                  2 шт.
• Кабельная сборка N-SMA 2 м                                  1 шт.
• Кабельная сборка SMA-SMA 1 м                             1 шт.
• Пульт Radiomaster Boxer M2 с АКБ 2S 6500          1 шт.
• Ответный JR модуль выноса в пульт                       1 шт.
• Передающий модуль TX JR TBS 1W 915 МГц       1 шт.
• Передающий модуль TX JR ELRS 2W 915 МГц    1 шт.
• Кейс для переноски, инструкция                             1 шт.
• АКБ 6S 6000 мАч 70C                                               1 шт.
• Зарядное устройство LiPo                                        1 шт.
• Переходник XT-60 => RCA                                      1 шт.
• Переходник XT-30 => XT-60                                    1 шт.
• Notch-фильтр 868/915–1200 МГц                             1 шт.
• Складной штатив 3 м                                                1 шт.
